中国建筑标准设计研究院有限公司



标 准 设 计 会 议 纪 要



中标研纪要〔2018〕136号              2018 年8 月14 日





《消防专用水泵补充测试方案》论证会会议纪要





  消防给水系统是灭火救援的主体系统，消防水泵是系统的心脏，其控制柜是系统的大脑，目前我国消防水泵及其控制柜的产品质量滞后于国际上主要国家和国际标准的要求，为更好地与国际接轨、支持我国一带一路建设，促进经济社会的安全与和谐发展、提高消防专用水泵的产品质量、推动行业进步、正确引导市场发展，进一步协调执行工程建设标准《消防给水及消火栓系统技术规范》GB 50974-2014、产品标准《消防泵》GB6245-2006和《固定消防给水设备》GB27898-2011，强化消防产品的认证与检验检测结果对工程建设标准的支撑，确保国标图集《消防专用水泵选用及安装（一）》和《消防专用水泵选用及安装（二）》的编制质量和实施后的效果。中国建筑标准设计研究院有限公司组织在北京召开《消防专用水泵补充测试方案》论证会。为保证论证结果的先进性、准确性、可行性及公正性，特邀请产品标准和工程建设标准编写组的主要编写人员、消防 3C 认证机构、国内知名设计院、大学研究机构的专家，以及消防水泵生产企业参加论证会（名单附后）。与会专家对国标图集《消防专用水泵选用及安装（一）》和《消防专用水泵选用及安装（二）》的编制组在长沙与美国 FM和 UL消防认证机构的交流成果予以充分肯定，并再次质询和讨论了《消防专用水泵补充测试方案》，在特邀专家一致同意、消防水泵生产企业举手表决通过下形成以下意见：

  1. 消防专用水泵补充测试方案：

  （1）正压测试2个点；

  （2）负压测试3个点；

  （3）具体测试要求及方法见附件一。

  2. 消防泵成套供水机组补充测试方案：

  （1）测试消防水泵单泵工况，同上；

  （2）测试消防泵成套机组的控制功能；

  （3）测试消防泵成套机组并联后的流量扬程性能；

  （4）测试系统稳压功能；

  （5）具体测试要求及方法见附件二。

  3. 立式多级消防水泵在最低水位淹没排气孔、排气孔上装设自动排气阀的情况下可考虑采用。

  4. 请国标图集《消防专用水泵选用及安装（一）》和《消防专用水泵选用及安装（二）》的参编企业按以上审查意见进行消防专用水泵产品测试，测试数据于 2018年 10月提交标准院。



附件一：消防专用水泵的补充测试方案

附件二：消防水泵成套供水机组补充测试方案

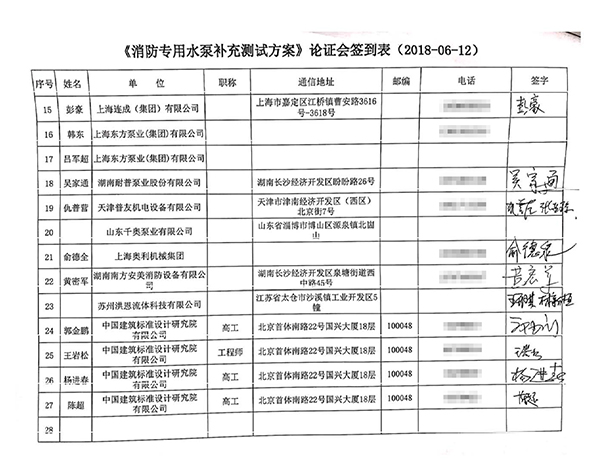

附件三：《消防专用水泵补充测试方案》论证会签到表







附件一：消防专用水泵的补充测试方案





1.基本要求

1.1 所选消防泵组应按 GB6245-2006取得相关型式试验报告或认证证书。

2.补充测试

2.1 正压测试2个点

2.1.1 测试条件为水泵入口为正压，且不大于 0.1MPa。

2.1.2 消防泵组正压测试条件下，流量扬程曲线无驼峰。

2.1.3 第一个点：水泵零流量点。要求零流量时水泵工作压力≤140%额定工作压力。 2.1.4 第二个点：水泵功率测量。要求消防水泵所配驱动器的功率应满足其流量扬程曲线任何一点运行所需功率的要求。测试方法是测试消防水泵功率拐点，即测试流量功率曲线与零斜率的切点。

2.1.5 柴油机消防泵组的测试可以使用电动机进行驱动测试。

2.2 负压测试3个点，目的是测试水泵在最不利工作状态下的性能

2.2.1 测试条件为水泵吸深 1m。

2.2.2 第一个点：小流量点（额定流量的 5%～10%）。要求在零流量附近测试，流量扬程曲线应无驼峰。在该点水泵连续运行 30min 以上，水泵轴座外表面温升高不应超过 35℃，或不超过最大承受轴座外表面温度以上 5℃。

2.2.3 第二个点：测试额定流量和扬程。要求额定流量下工作压力不低于额定压力且不超过额定工作压力的 1.05 倍。

2.2.4 第三个点：150%额定流量点。要求 150%额定流量时工作压力≥65%额定工作压力。 2.2.5 柴油机消防泵组的测试可以使用电动机进行驱动测试。





附件二：消防水泵成套供水机组补充测试方案







1.基本要求

1.1 设备应按GB27898-2011 取得相关型式试验报告或认证证书。

2.控制功能

2.1 消防水泵成套机组运行状态启动方式

  当设备同时接收高位消防水箱出水管的流量开关信号、消防水泵出水管上压力开关信号时（之一）消防水泵自动启动。当是干式消火栓系统、预作用自动喷水系统、雨淋系统等的手动开关按钮、烟感温感等信号直接启动雨淋阀的电磁阀，电磁阀动作报警阀打开，消防水泵出水管压力开关压力降低，自动启动消防水泵。

2.1.2 电动机消防泵组操控柜应设置机械紧急启动装置，且满足以下要求：

  (a)机械操纵机构操纵应轻便可靠，操纵手柄应设状态标识指示；

  (b)该机构用于电动机非自动启动和连续运行的操作；

  (c)此手柄或杠杆可以使电动机进行非自动连续运行而不依赖其他任何控制电路、电磁或同类设备以及开关；

  (d)紧急运行装置应能闭锁在运行位置，机械锁定不应是自动的，应是操作者可选择的；

  (e)该机构应设计成只向一个方向移动，即从断开位置到最终的运行位置；

  (f)除了运行闭锁位置以外的其他装置，如果操作者释放手动紧急操作器，控制器应能自动返回到断开位置

2.2 巡检

  设备应具有手动巡检和巡检提示功能，巡检时每台消防泵在额定工况下运行时间不应少于 30 min。

2.3 运行记录

  设备操控柜内应设置运行记录装置。记录信息至少有报警及故障发生的类别和时间、消防泵组工作状态等，能满足 180d 的数据储存要求，且应设置标准的数据输出端口。

2.4 操控柜

  2.4.1 消防泵组消防运行电路无过载保护。稳压泵组运行电路和消防泵组巡检运行电路有过载保护。且操控柜正常运行时任一组输出端发生的短路，均不应对操控柜及其部件产生任何损坏，且不应影响其它输出端的正常工作。

  2.4.2 操控柜控制面板上应有人-机交互界面的设备，其界面应汉化、清晰、易于操作，并能显示管路压力、水泵运行状态、设备运行参数等信息。

3.并联运行

  并联运行的消防泵组按消防额定工作压力供水时，实测流量不应少于单台泵组在此压力下实测流量之和的 90%。

4.稳压功能

  稳压泵的材料应符合 GB 6245 的要求，且稳压泵组应采用交替运行方式。投入消防运行状态后，稳压泵组应停止工作。
